激光打標:如何將CAD的dwg格式文件轉為打標需要的plt格式文件

dong2025-01-173342

方法一:使用迅捷CAD編輯器

1.打開軟件:

在電腦桌面上雙擊打開迅捷CAD編輯器軟件,進入操作界面。

2.激活批處理功能:

選擇軟件左上方的“文件”——“批處理”功能,并點擊激活。

3.添加DWG文件:

在彈出的“批處理”窗口中,點擊“添加文件”按鈕,添加需要轉換的DWG文件,然后點擊“打開”。

4.設置輸出格式:

在彈窗的“輸出格式”下拉框中,選擇“PLT”格式。

5.預覽圖紙(可選):

勾選輸出格式下方的“啟用預覽”選項,可以在下方預覽框中預覽圖紙效果。

6.自定義設置(如需要按名稱排列):

點擊“自定義”功能按鈕,在彈出的PDF輸出選項彈窗中,可以嘗試設置“輸出布局”為“以名稱排列”(但請注意,此步驟可能因軟件版本或功能差異而有所不同,某些版本的迅捷CAD編輯器可能不支持此設置)。如果軟件不支持此功能,可以跳過此步驟。

7.選擇輸出目錄:

在“輸出目錄”下點擊“瀏覽”,選擇文件保存位置。

8.開始轉換:

點擊“開始”按鈕,即可開始轉換過程。轉換完成后,可以在指定的輸出目錄中找到轉換后的PLT文件。

方法二:使用AutoCAD或其他CAD軟件

1.打開DWG文件:

在AutoCAD或其他CAD軟件中打開需要轉換的DWG文件。

2.設置繪圖儀:

打開“打印”對話框(通常使用快捷鍵Ctrl+P)。

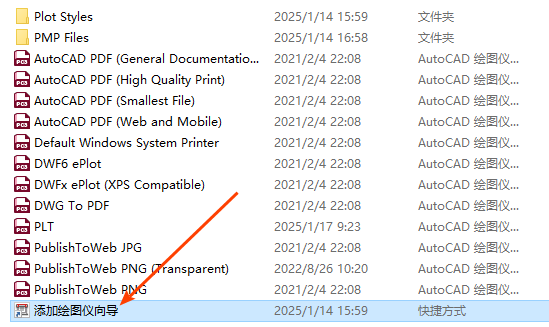

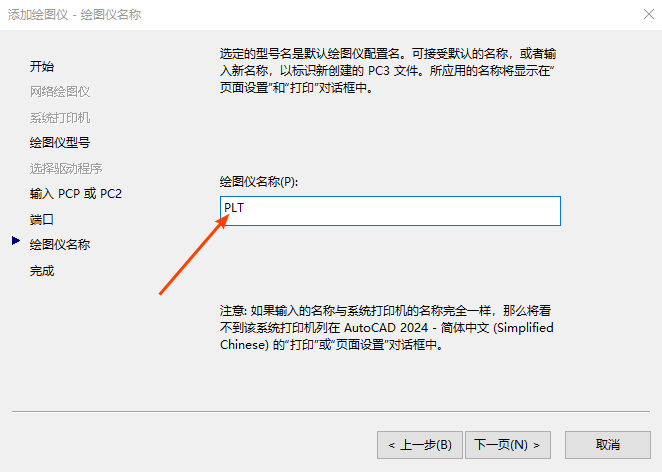

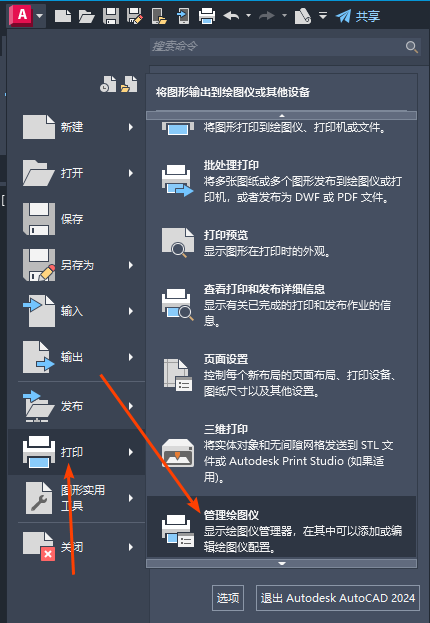

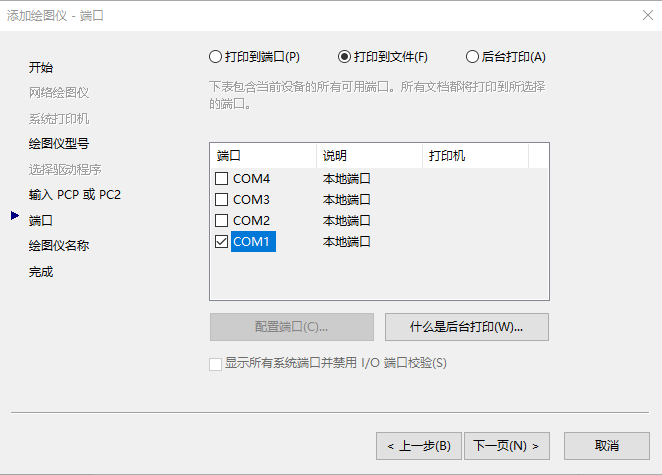

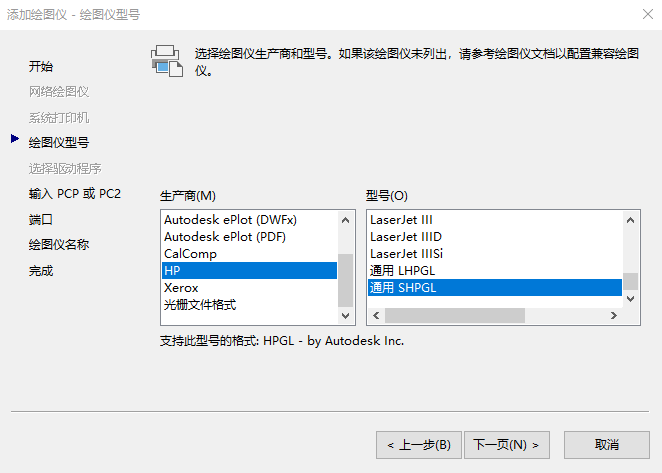

在“打印設備”選項卡中,選擇一個支持PLT格式的繪圖儀(如HP DesignJet系列繪圖儀)。如果繪圖儀列表中沒有合適的選項,可以點擊“添加繪圖儀”按鈕進行添加。

激光打標:如何將CAD的dwg格式文件轉為打標需要的plt格式文件  第1張

激光打標:如何將CAD的dwg格式文件轉為打標需要的plt格式文件  第2張

激光打標:如何將CAD的dwg格式文件轉為打標需要的plt格式文件  第3張

激光打標:如何將CAD的dwg格式文件轉為打標需要的plt格式文件  第4張

激光打標:如何將CAD的dwg格式文件轉為打標需要的plt格式文件  第5張

3.設置打印參數

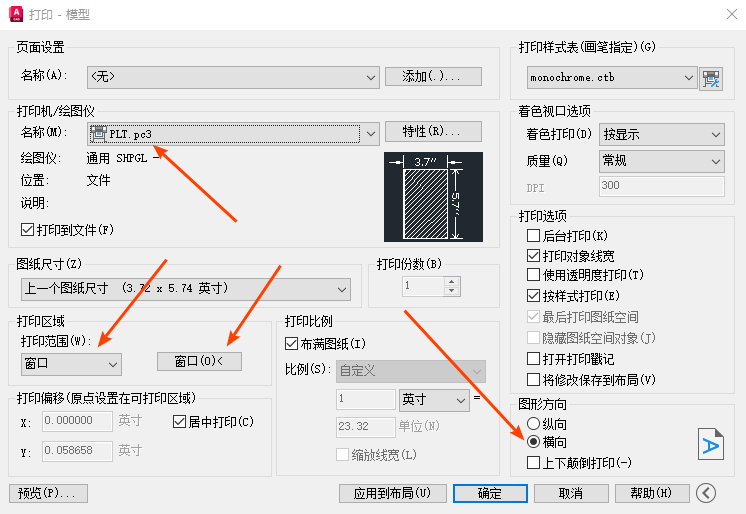

在“打印設置”選項卡中,設置紙張大小、打印范圍等參數。

確保在“打印樣式表”中選擇合適的樣式表,以保證打印效果。

激光打標:如何將CAD的dwg格式文件轉為打標需要的plt格式文件  第6張

4.打印為PLT文件:

在“打印”對話框中,選擇“打印到文件”選項。

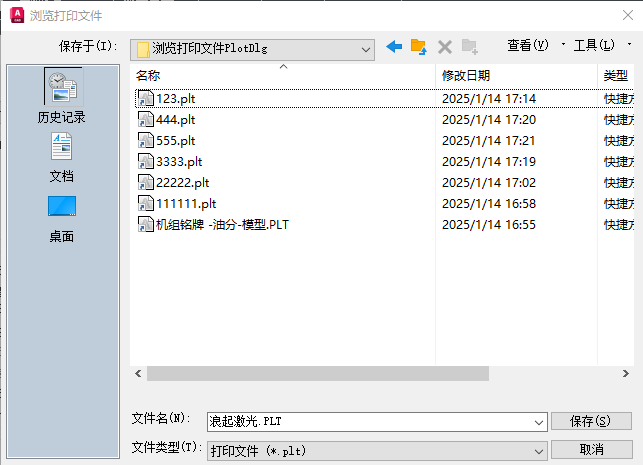

指定文件名和保存位置,確保文件擴展名為“.plt”。

激光打標:如何將CAD的dwg格式文件轉為打標需要的plt格式文件  第7張

5.點擊“確定”按鈕開始打印過程,實際上是將文件保存為PLT格式。

注意事項

在轉換過程中,請確保所選的繪圖儀或打印機支持PLT格式。

如果軟件版本或功能有所不同,某些步驟可能略有差異。請參考具體軟件的官方文檔或幫助文件以獲取更詳細的指導。

轉換后的PLT文件可能需要根據打標機的要求進行進一步的調整或優化。
